與某一電路并聯的導體的電阻。在總電流不變的情況下,在某一電路上并聯一個分路將能起到分流作用,部分電流由分路通過,使通過該部分電路的電流變小。分流電阻的阻值越小,分流作用越明顯。在電流計線圈兩端并聯一個低阻值的分流電阻,就能使電流計的量程擴大,改裝成安培表,可量度較大的電流。 阻值的選擇直接影響分流電流比例。
在總電流不變的情況下,在某一電路上并聯一個分路將能起到分流作用,部分電流由分路通過,使通過該部分電路的電流變小。 分流的尺寸可供選擇的范圍從到下一個放大器和電流數百數千,但價格可能會非常昂貴。
分流電阻的選擇
分流電阻由于其特殊作用,在精密電子產品,如儀器,儀表,測量設備中使用時,應該特別注重電阻精度的選擇,如果精度不夠,可能導致分路通過的電流大小和預計數值差別過大,這樣直接導致測量結果出現較大誤差,就失去了測量的意義。同理其他精密電子產品,由于本身要求高,所以最好能選擇精度高的捷比信電阻器。
以4.7 Kohm(千歐姆)阻值的電阻為例,市面上最普通的是5%精度的電阻,對一般用途上是可以滿足的,但是對于精密電子產品,分流電阻,采樣電阻,這些功能的產品來說遠遠不夠。應該選擇精度高的捷比信貼片電阻。精度可以根據要求選擇1%,0.1%精度,0.5%,0.25%,0.05%電阻,0.01%精度電阻。
同時,溫度系數即溫漂TCR,也是影響阻值變化,分流電流的重要參數,Kohm級的電阻如果溫漂TCR幾百PPM,和精度一樣,不能滿足高要求,根據產品要求選擇5PPM,10PPM,15PPM,25PPM,50PPM(關于TCR溫漂知識,請參閱捷比信電阻網)等。

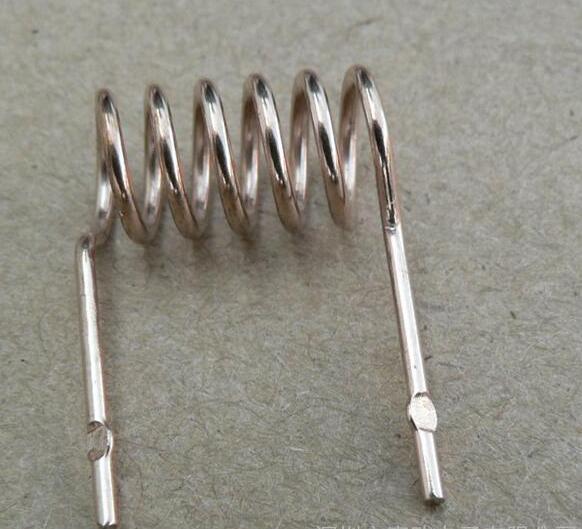

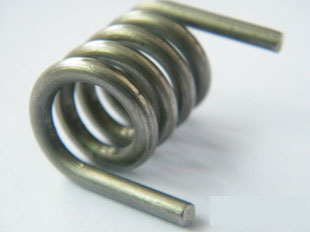

如果分流電阻的阻值小于1歐姆,也就是毫歐級,那么可以選擇低阻值采樣級電阻,捷比信采樣電阻。阻值范圍在0.0005歐姆,0.5毫歐,到1000毫歐,1歐姆之間。

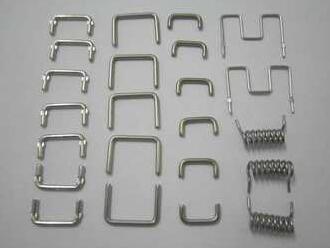

分流電阻的參數
1、 選用高精密合金材料并經過特殊工藝處理,使其阻值低、精度高、溫度系數低、穩定性好,具有無電感、高過載能力[1] 。
2、 常見阻值:1mΩ, 2mΩ,5mΩ,7mΩ,10mΩ,12mΩ,15mΩ,20mΩ,50mΩ。制作精度:+-0.5%,+-1%,+-2%,+-5%
3、 適用范圍:可廣泛應用于通訊系統、電子整機、自動化控制的電源回路作為限流、均流或取樣檢測;可依據客戶要求進行具體尺寸或形狀制作。
4、 符合ROHS規范和LEAD-FREE無鉛標準。
5、 生產周期:5-10天。
